IBM X3850 X3950 X5 장비에 대한 설치시 주의점 및 설명

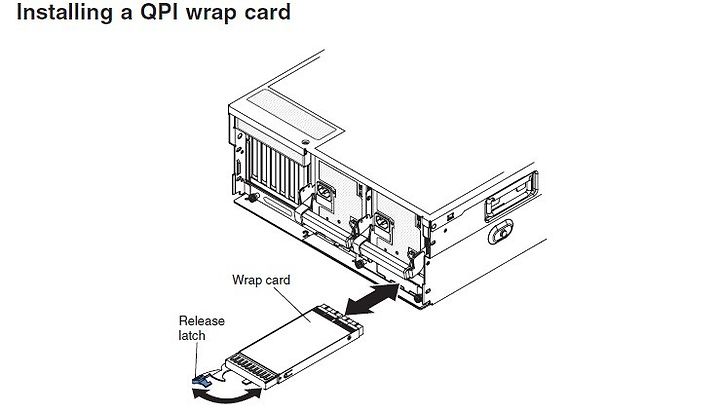

1. CPU 2개 설치시 반드시 QPI 카드는 2개가 설치 되어야합니다.

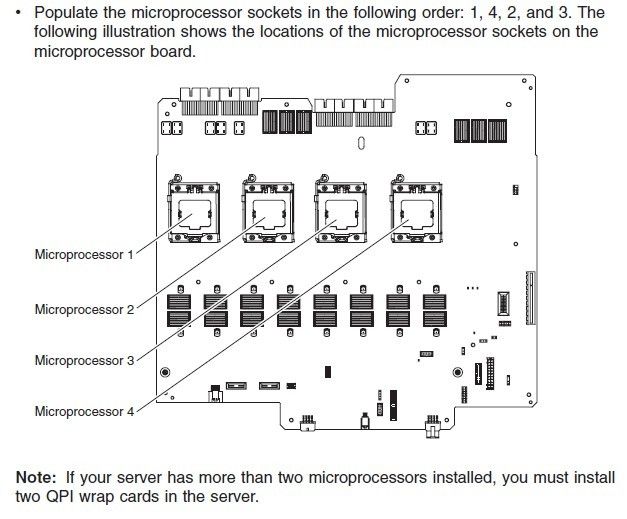

2. CPU설치 순서

1,4,2,3번 순으로 연결하면 됩니다

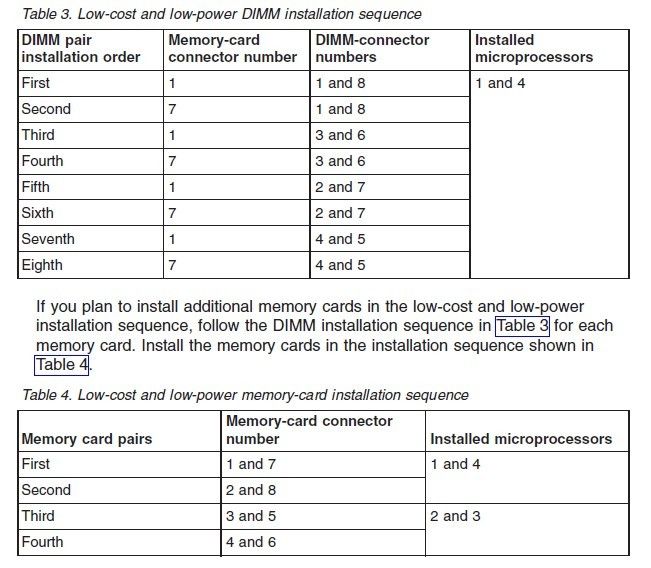

3. 메모리 연결 순서

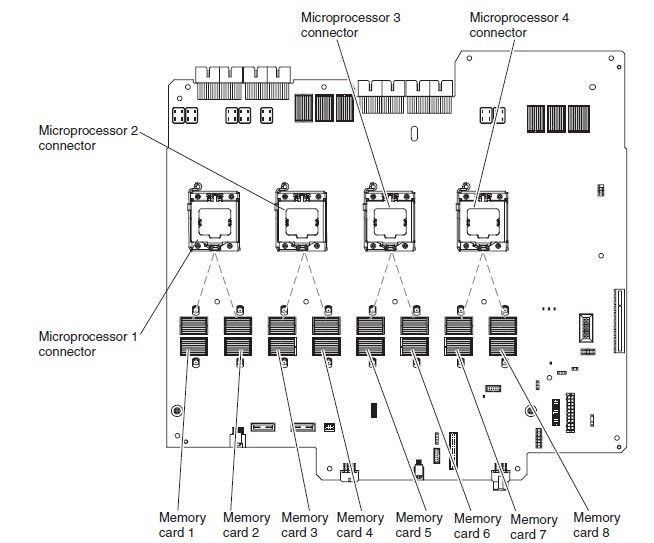

4. CPU가 메모리 관리 하는 위치

1번이 메모리 1,2번 관리
4번이 메모리 7,8번 관리

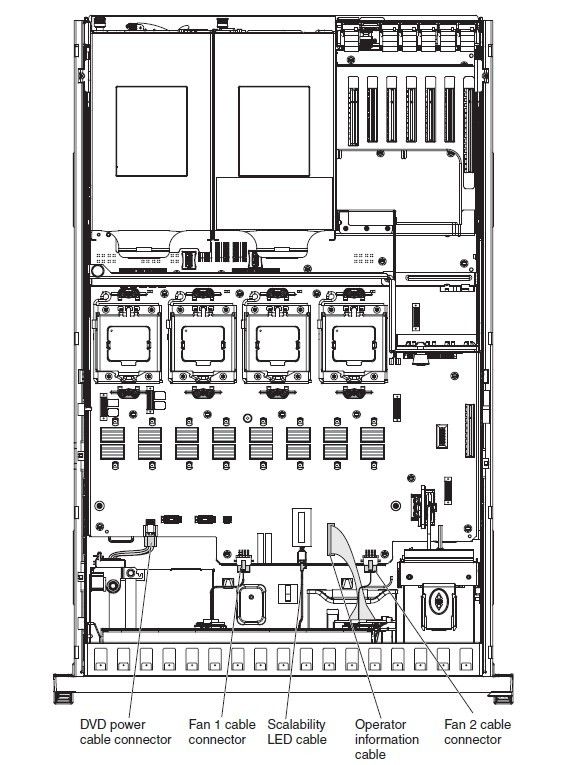

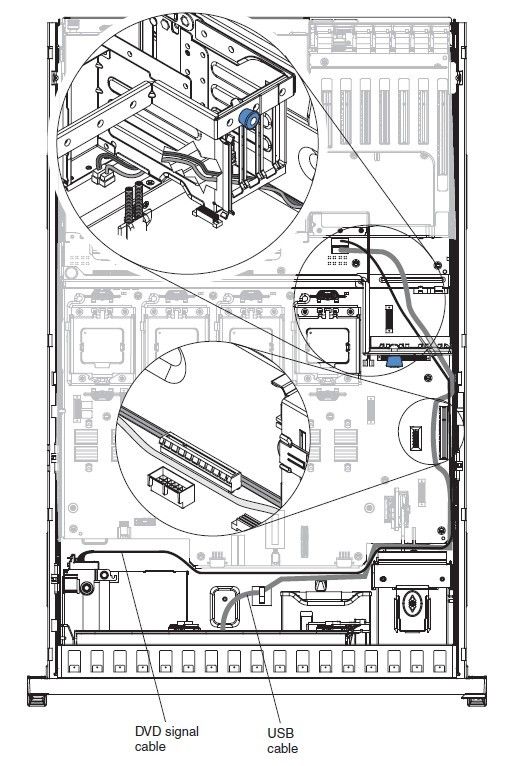

내부 케이블 도식도 입니다
