X3650 M2(7947) DISK 추가 옵션 4pack

이 장비는 디스크를 총 12개 장착할수 있습니다
추가로 디스크를 장착하려면 DISK 백플랜이 필요하겠죠?
4pack 짜리 3개가 들어갑니다 8pack은 들어가지 않습니다

그러면 어떻게 연결을 하는걸까요?

이렇게 3개씩 들어갑니다.
케이블 연결이 중요하겠죠?

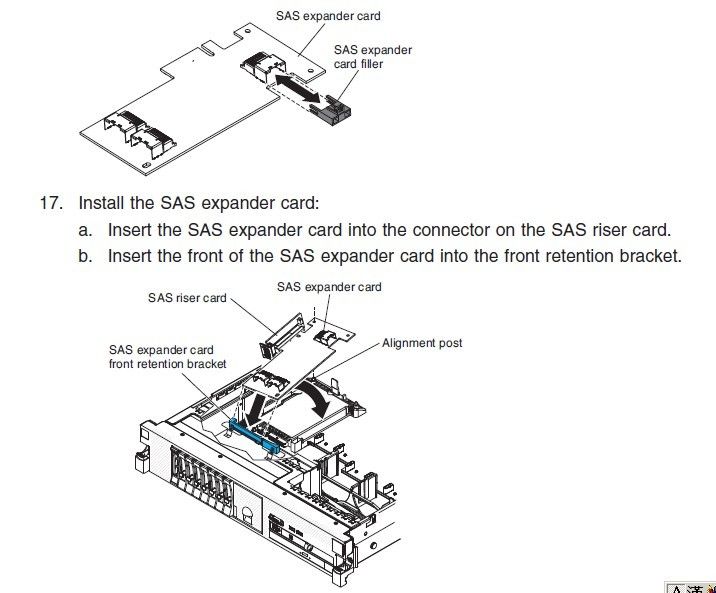

3개 연결하려면 위와같이 익스텐더 카드가 필요합니다

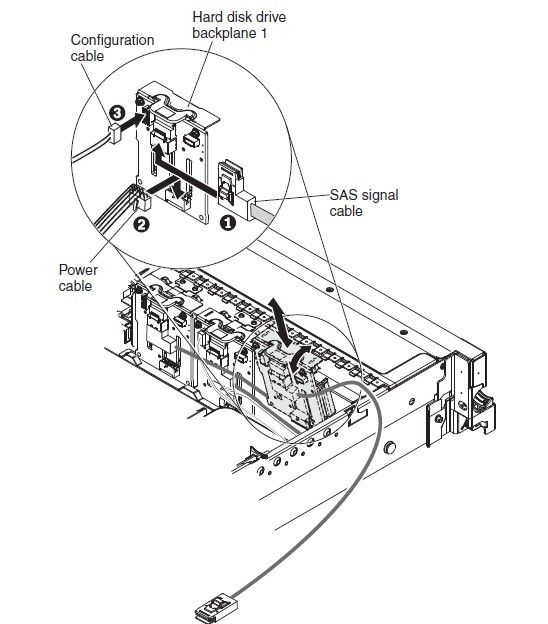

그리고 케이블은 이렇게 연결 합니다.

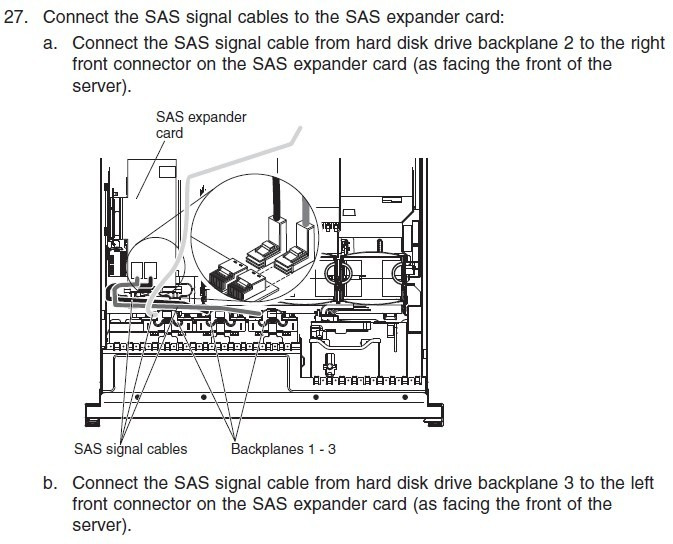

1번 백플랜 케이블이 뒤쪽으로 나갑니다

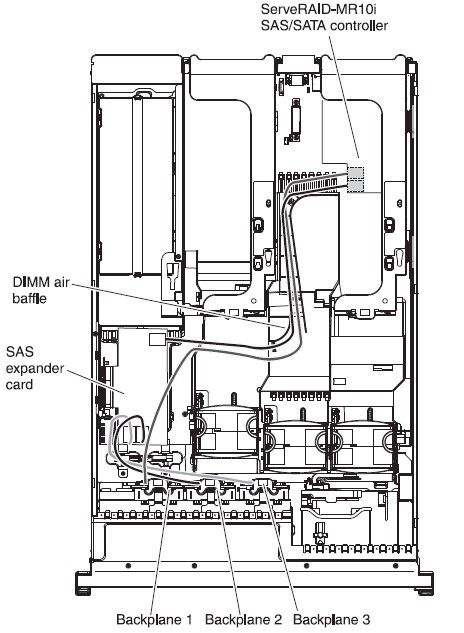

전체 그림으로 보면 이렇게 가는거죠
이제 풀 뱅크 디스크로 쓰려면 어떻게 연결하는지 확인하셨죠
